氣壓罐分為隔膜式(N)和補氣式(B)兩種。
 詳細介紹
一、氣壓罐工作原理
a、隔膜式氣壓罐
隔膜式氣壓罐是由鋼質外殼，橡膠隔膜內膽構成的儲能器件，橡膠隔膜把水室和氣室完全隔開，當外界有壓力的水充入隔膜式氣壓水罐的內膽時，密封在罐內的空氣被壓縮，根據波義耳氣體定律，氣體受到壓縮后體積小，壓力升高儲存能量，壓縮氣體膨脹可以將橡膠隔膜內的水壓出罐體。

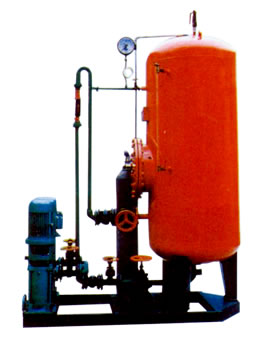

b、補氣式氣壓罐
無隔膜氣壓給水設備采用獨立的內循環式補水系統和補氣系統，采用可編程序控制（PLC）。補水泵和補氣泵獨立運行(水位不到補水，水位到氣壓不夠補氣)，有效的控制氣水比例，保證了設計上的有效水容積。此設備不受水池的高度限制。
二、技術參數
NZS立式罐(L)型，NZS臥式罐(W)型，工作壓力 0.6MPa，1.0MPa，1.6MPa，2.5Mpa
|
<a>立式隔膜式氣壓罐參數 |
|
型號 |
DN(mm) |
工作壓力 |
總容積 |
調節容積 |
外形尺寸mm | |
m3 |
m3 |
ф |
H |
A |
DN | |
NZS400L |
400 |
0.6/1.0/1.6/2.5Mpa |
0.12 |
0.054 |
400 |
1000 |
250 |
50 | |
NZS500L |
500 |
0.17 |
0.077 |
500 |
1500 |
250 |
50 | |
NZS600L |
600 |
0.35 |
0.125 |
600 |
1900 |
300 |
50 | |
NZS800L |
800 |
0.85 |
0.35 |
800 |
2300 |
300 |
100 | |
NZS1000L |
1000 |
1.56 |
0.50 |
1000 |
2500 |
350 |
100 | |
NZS1200L |
1200 |
2.65 |
0.75 |
1200 |
3000 |
350 |
100 | |
NZS1400L |
1400 |
3.61 |
1.00 |
1400 |
3100 |
350 |
100 | |
NZS1600L |
1600 |
4.95 |
1.95 |
1600 |
3200 |
350 |
100 | |
NZS2000L |
2000 |
9.23 |
3.65 |
2000 |
3600 |
350 |
100 |
|
|
<b>臥式隔膜式氣壓罐參數 |
|
型號 |
DN(mm) |
工作壓力 |
總容積 |
調節容積 |
外形尺寸mm | |
m3 |
m3 |
ф |
L |
H |
DN | |
NZS1000W |
1000 |
0.6/1.0/1.6/2.5Mpa |
1.56 |
0.50 |
1000 |
2500 |
1200 |
100 | |
NZS1200W |
1200 |
2.65 |
0.75 |
1200 |
3000 |
1400 |
100 | |
NZS1400W |
1400 |
3.61 |
1.00 |
1400 |
3000 |
1600 |
100 | |
NZS1600W |
1600 |
4.95 |
1.95 |
1600 |
3100 |
1800 |
100 | |
NZS2000W |
2000 |
9.23 |
3.65 |
2000 |
3200 |
2200 |
100 | |
NZS2400W |
2400 |
13.89 |
5.48 |
2400 |
3400 |
2600 |
100 |
|
|
<c>補氣式氣壓罐參數 |
|
型號規格 |
φ m/m |
H m/m | |
BZSL1000 |
1000 |
2500 | |
BZSL1200 |
1200 |
3000 | |
BZSL1400 |
1400 |
3100 | |
BZSL1600 |
1600 |
3200 | |
BZSL2000 |
2000 |
3600 |
|
三、設備特點
1、密閉性能好：罐體為密閉裝置，不接觸，保證水質不受外界污染。
2、使用時間長：橡膠可舒張20萬次以上，一次沖氣可以保持長久使用。
3、消除噪音：可以有效的平緩水系統中的壓力波動，自動消除管網。
4、安全元素：隔膜為食品級天然橡膠衛隔膜，可以應用在飲水系統中。
 |
 |
|
隔膜式 |
補氣式 |
三、適用范圍
隔膜式氣壓罐廣泛應用于中央空調循環水穩壓，蒸水供應膨脹系統，采暖統循環水補水穩壓，消防給水系統補水穩壓，變頻給水穩壓，鍋爐補水，氣壓式給水等場合。
|
