循環水設備是專為泳池水回用而研制的一種新型泳池水處理設備，其打破傳統的泳池水水處理設施所沿用的工藝，將國際上最新技術工藝用于泳池水處理，從而構成了當今最新的泳池水水處理技術。其出水水質優良、極大的利用了水資源、減少了環境污染。 按《游泳場所衛生標準》設計施工。
 詳細介紹

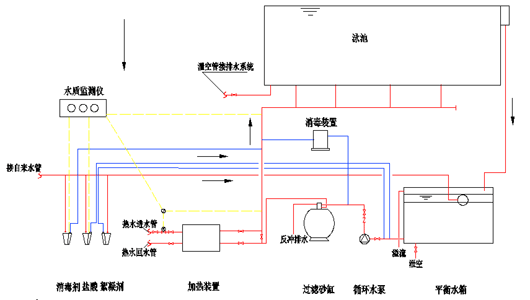

一、工藝流程圖
二、工藝說明
游泳池水首先通過毛發聚集器截留毛發和纖維狀雜物，然后經過水泵加壓進入過濾器去除水中虛浮物和水中膠體使水凈化，再進入換熱器，對水進行加熱，以保持游泳池水溫，最后通過消毒后再注入游泳池，完成游泳池水的循環、再利用過程。
混凝劑的投加是為了使水中的膠體物質脫穩并形成礬花，以作過濾。同時也可利用這套裝置，間歇地投加除藻劑，用來去除綠藻并增加水 的藍色。消毒劑的投加是為了殺滅水中的細菌。
設置平衡水箱是為了滿足日常補水。
游泳池的一次上水、循環水、日常補水、瀉空、溢流的設置構成了游泳池循環水處理的整個系統。
1 自控泳池成套設備
|
 |
 |
|

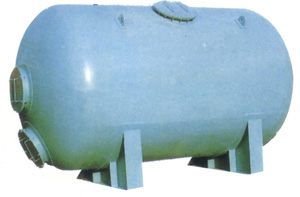

臥式成套設備 |
立式成套設備 |
1.1 產品特點
游泳池使用一段時間后，由于人體的分泌物（如汗 液、唾液、尿液等），皮膚表面的污漬，空氣中的灰塵會帶入水中，使水質受到一定影響，特別是池水中含有大量的細菌和病毒。針對這種具體情況，我廠廣泛吸取了國內外先進的游泳池水處理經驗，在傳統工藝上加以改進，推出了高效、高自動化程度的新一代微機自控游泳池成套設備。處理后的水質達到并超過了國家規定的游泳池的水質要求，使池水天然般清澈亮麗，令人心曠神怡。
1.2 規格型號及技術參數
|
規格 |
Φ600 |
Φ800 |
Φ1000 |
Φ1200 |
Φ1400 |
Φ1600 |
Φ2000 |
Φ2400 |
|
過濾水量(m3/h) |
7 |
15 |
25 |
35 |
45 |
60 |
95 |
135 |
|
過濾速度(m/h) |
≤30 |
|
濾水面積(m2) |
0.28 |
0.50 |
0.79 |
1.13 |
1.54 |
2.01 |
3.13 |
4.52 |
|
工作壓力(MPa) |
0.4(4.0 kg/cm2) |
|
出水濁度(NTU) |
≤3 |
≤3 |
≤3 |
≤3 |
≤3 |
≤3 |
≤3 |
≤3 |
|
最大壓力差(Pa) |
≤3.29*104(0.4Kg/cm2) |
|
沖洗強度(L/m2.s) |
12~15 |
12~15 |
12~15 |
12~15 |
12~15 |
12~15 |
12~15 |
12~15 |
|
沖洗時間 |
3~8 |
3~8 |
3~8 |
3~8 |
3~8 |
3~8 |
3~8 |
3~8 |
|
設備重量(Kg) |
801 |
1057 |
1491 |
2171 |
2588 |
3318 |
5069 |
7136 |
|
運行重量(Kg) |
1115 |
1482 |
2202 |
3245 |
4205 |
5530 |
8837 |
13012 |
|
適合泳池容(m3) |
50~100 |
100~170 |
170~250 |
250~350 |
350~500 |
500~800 |
800~1000 |
1000~1300 |
|
2
過濾砂缸
|
|
|
|
側出過濾砂罐 |
頂出過濾砂罐 |

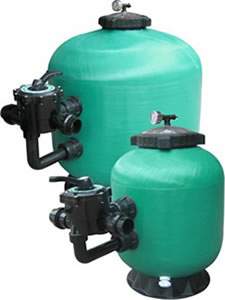

2.1 側出過濾砂罐
側出式大型玻璃纖維過濾砂缸，采用當今最先進的工藝技術制造而成。其中水流動性的改進使過濾更加完美，玻璃纖維纏繞結構更加堅固，并具有良好的耐化學性能以及防曬和防紫外線性能。
側出式大型玻璃纖維過濾砂缸是大型泳池、海洋館、水上樂園等水處理設備的首選。
2.1.1 側出式過濾砂缸規格型號表
|
型號 |
直徑
（mm） |
高度
（mm） |
多向閥尺寸
（mm） |
過濾面積
（m2） |
濾砂重量
（kg） |
設計流量
（m3/h） | |
L1200 |
1220 |
1410 |
80 |
1.13 |
560 |
42 | |
L1400 |
1400 |
1560 |
100 |
1.54 |
1900 |
69 | |
L1600 |
1600 |
1720 |
100 |
2.00 |
2600 |
90 | |
L1800 |
1800 |
1870 |
150 |
2.70 |
3240 |
120 | |
L2000 |
2000 |
2020 |
150 |
3.14 |
4000 |
141 | |
L2350 |
2350 |
2350 |
200 |
4.30 |
8200 |
206 | |
L2500 |
2500 |
2500 |
200 |
4.90 |
11500 |
235 |
|

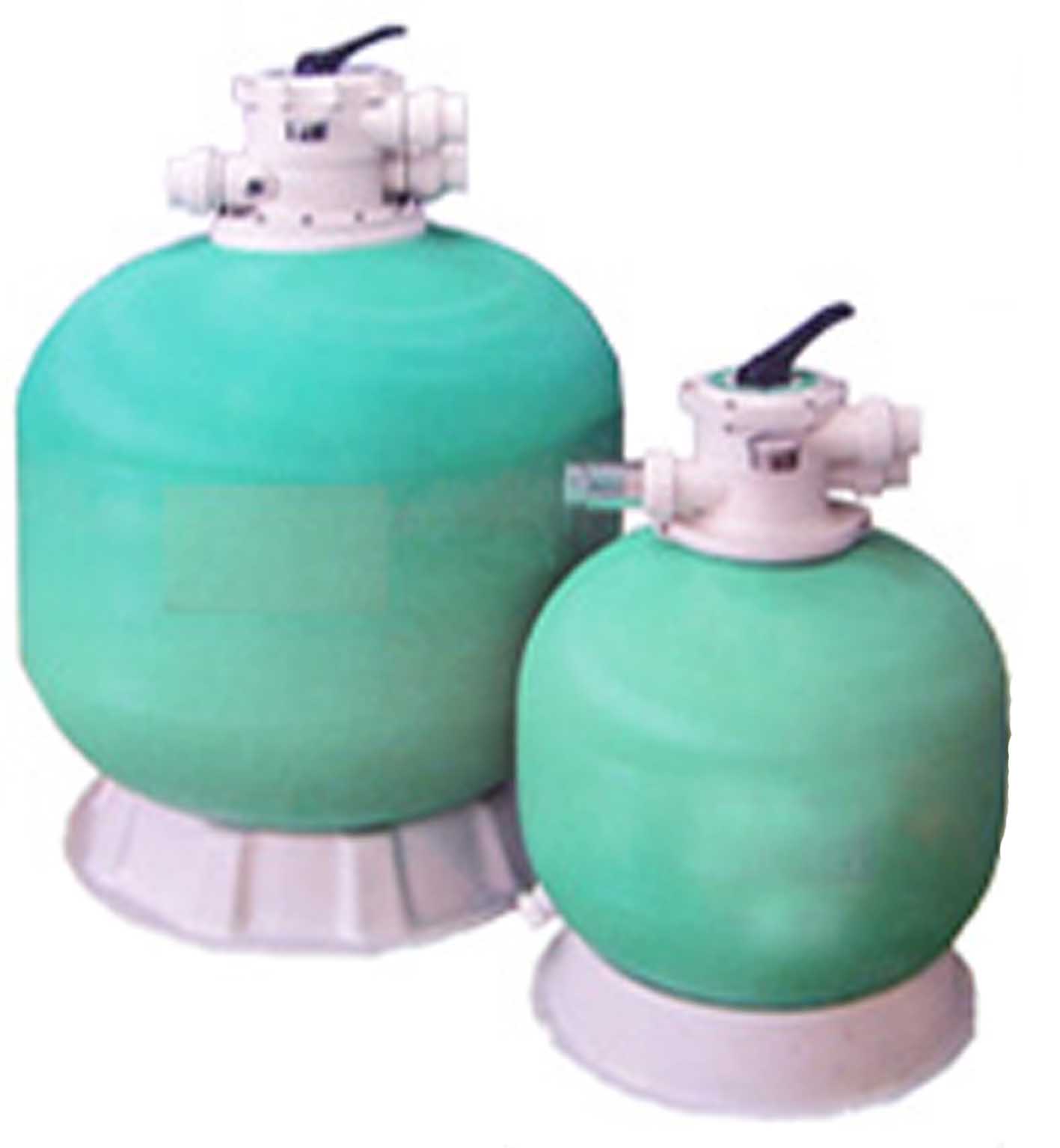

2.2 頂出過濾砂罐
頂出式玻璃纖維過濾砂缸，采用當今最先進的工藝技術制造而成。其中水流動性的改進使過濾更加完美，玻璃纖維纏繞結構更加堅固，并具有良好的耐化學性能以及防曬和防紫外線性能。
頂出式玻璃纖維過濾砂缸是泳池、海洋館、水上樂園和工廠廢水處理設備的首選。

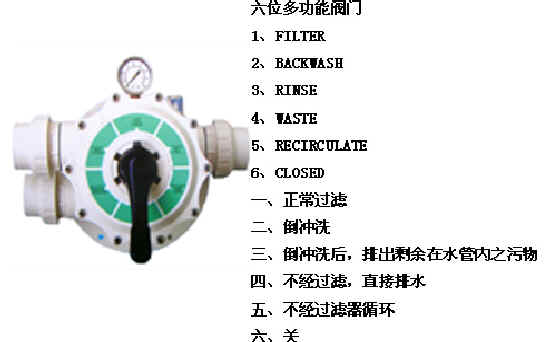

璃纖維過濾砂缸相配套的六位多功能閥門
2.2.1 頂出式過濾砂缸規格型號表
|
型號 |
直徑
（mm） |
高度
（mm） |
缸頭
（mm） |
過濾面積
（m2） |
濾砂重量
（kg） |
設計流量
（m3/h） | |
M16 |
400 |
740 |
40 |
0.13 |
30 |
6.3 | |
M18 |
450 |
800 |
40 |
0.16 |
40 |
8 | |
M21 |
525 |
840 |
40 |
0.22 |
85 |
11.5 | |
M25 |
625 |
960 |
40 |
0.30 |
155 |
16 | |
M28 |
710 |
1025 |
40 |
0.40 |
185 |
19 | |
M32 |
800 |
1200 |
50 |
0.50 |
210 |
25 | |
M36 |
900 |
1300 |
50 |
0.64 |
310 |
30 | |
M40 |
1000 |
1400 |
50 |
0.79 |
410 |
33 | |
M44 |
1120 |
1480 |
50 |
0.98 |
460 |
38 | |
M48 |
1200 |
1600 |
50 |
1.13 |
560 |
42 |
|
|
